文檔序號：15255614   發布日期：2018-08-24

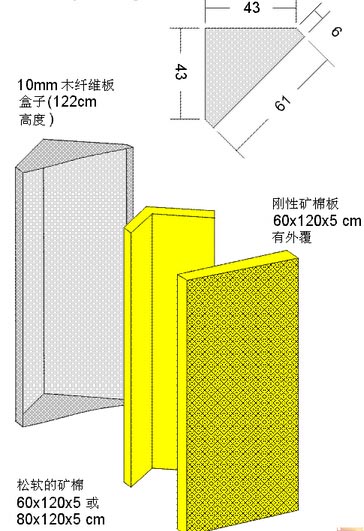

本實用新型涉及一種吸音結構，尤指一種迷你ktv的低頻陷阱。

背景技術：

迷你ktv低頻陷阱是迷你ktv中建聲環境、迷你ktv隔音效果的重要組成部分，由于迷你ktv空間面積小、聲場混亂，會產生駐波與話筒嘯叫等諸多問題?；诖?，有必要針對迷你ktv現有的技術缺陷，提供一種迷你ktv專用的低頻陷阱，能有效改善低頻響應，消除駐波，使聲音更清晰是很有必要的。

技術實現要素：

針對背景技術所面臨的問題，本實用新型的目的在于提供一種改善低頻響應和消除駐波的迷你ktv的低頻陷阱。

為實現上述目的，本實用新型采用以下技術手段一種迷你ktv的低頻陷阱，包括：一弧形面板，所述弧形面板左右兩側分別連接一第一背板和一第二背板，所述弧形面板上下兩側分別連接一固定頂板和一固定底板，所述弧形面板、所述第一背板、所述第二背板、所述固定頂板以及所述固定底板共同形成一消音聲腔；所述弧形面板上設有多個吸音孔，所述消音聲腔內填充聚酯纖維吸音棉。

進一步地，所述消音聲腔呈三角弧面立體筒狀結構。

進一步地，所述聚酯纖維吸音棉含80%-85%的聚酯纖維。

進一步地，所述消音聲腔內設有多個層板。

進一步地，所述層板的延伸方向與所述弧形面板的上下方向垂直。

進一步地，所述吸音孔沿著所述弧形面板的上下方向延伸。

進一步地，所述固定底板和/或所述固定頂板設有多個固定螺絲孔位。

進一步地，所述第一背板與所述第二背板之間設有一縫隙。

與現有技術相比，本實用新型具有以下有益效果：低頻聲波通過吸音孔引導吸收進入消音聲腔內，隨即被聚酯纖維吸音棉的空隙吸納，在極小的空間內產生聲波碰撞產生熱量并揮發，弧形板可以更大面積的吸收房間內低頻聲波的同時，能對中高頻聲波進行全方位的反射和漫反射，使中高頻聲波多角度擴散，有效改善低頻響應，消除駐波，使聲音更清晰。

附圖說明

圖1為本實用新型的迷你ktv的低頻陷阱的結構示意圖；

圖2為本實用新型的迷你ktv的低頻陷阱的側視圖之一；

圖3為本實用新型的迷你ktv的低頻陷阱的側視圖之二；

圖4為圖3的剖視圖。

具體實施方式的附圖標號說明：

弧形面板 1

第一背板 2

第二背板 3

固定頂板 4

固定底板 5

消音聲腔 6

吸音孔 7

聚酯纖維吸音棉 8

層板 9

固定螺絲孔位 10

縫隙 11。

具體實施方式

為便于更好的理解本實用新型的目的、結構、特征以及功效等，結合附圖和具體實施方式對本實用新型作進一步說明。

如附圖1至圖4所示，本實用新型的迷你ktv的低頻陷阱，包括：一弧形面板1，所述弧形面板1左右兩側分別連接一第一背板2和一第二背板3，所述弧形面板1上下兩側分別連接一固定頂板4和一固定底板5，所述弧形面板1、所述第一背板2、所述第二背板3、所述固定頂板4以及所述固定底板5共同形成一消音聲腔6；所述弧形面板1上設有多個吸音孔7，所述消音聲腔6內填充聚酯纖維吸音棉8。

進一步地，所述消音聲腔6呈三角弧面立體筒狀結構，內部填充聚酯纖維吸音棉8。

進一步地，所述聚酯纖維吸音棉8含80%-85%的聚酯纖維。

進一步地，所述消音聲腔6內設有多個層板9，使得所述消音聲腔6不易變形以及加固其外觀。

進一步地，所述層板9的延伸方向與所述弧形面板1的上下方向垂直。

進一步地，所述吸音孔7沿著所述弧形面板1的上下方向延伸，所述吸音孔7隨著上述層板9的層次形成不同序列，形成一富有美感以及吸音效果好的排列。

進一步地，所述固定底板5和/或所述固定頂板4設有多個固定螺絲孔位10，將所述迷你ktv的低頻陷阱固定于墻上。所述迷你ktv的低頻陷阱需要固定在靠墻角的地方，需要通過固定頂板4的固定螺絲孔位10和固定底板5的固定螺絲孔位10來固定在房間的頂部和底部。

進一步地，所述第一背板2與所述第二背板3之間設有一縫隙11。

如附圖1至圖4所示，低頻聲波通過吸音孔7引導吸收進入消音聲腔6內，隨即被聚酯纖維吸音棉8的空隙吸納，在極小的空間內產生聲波碰撞產生熱量并揮發，弧形板可以更大面積的吸收房間內低頻聲波的同時，能對中高頻聲波進行全方位的反射和漫反射，使中高頻聲波多角度擴散，有效改善低頻響應，消除駐波，使聲音更清晰。

以上詳細說明僅為本實用新型之較佳實施例的說明，非因此局限本實用新型的專利范圍，所以，凡運用本創作說明書及圖示內容所為的等效技術變化，均包含于本實用新型的專利范圍內。
